Network Topology

10GbE Backbone & Multi-Zone Architecture.

← Back to Dashboard

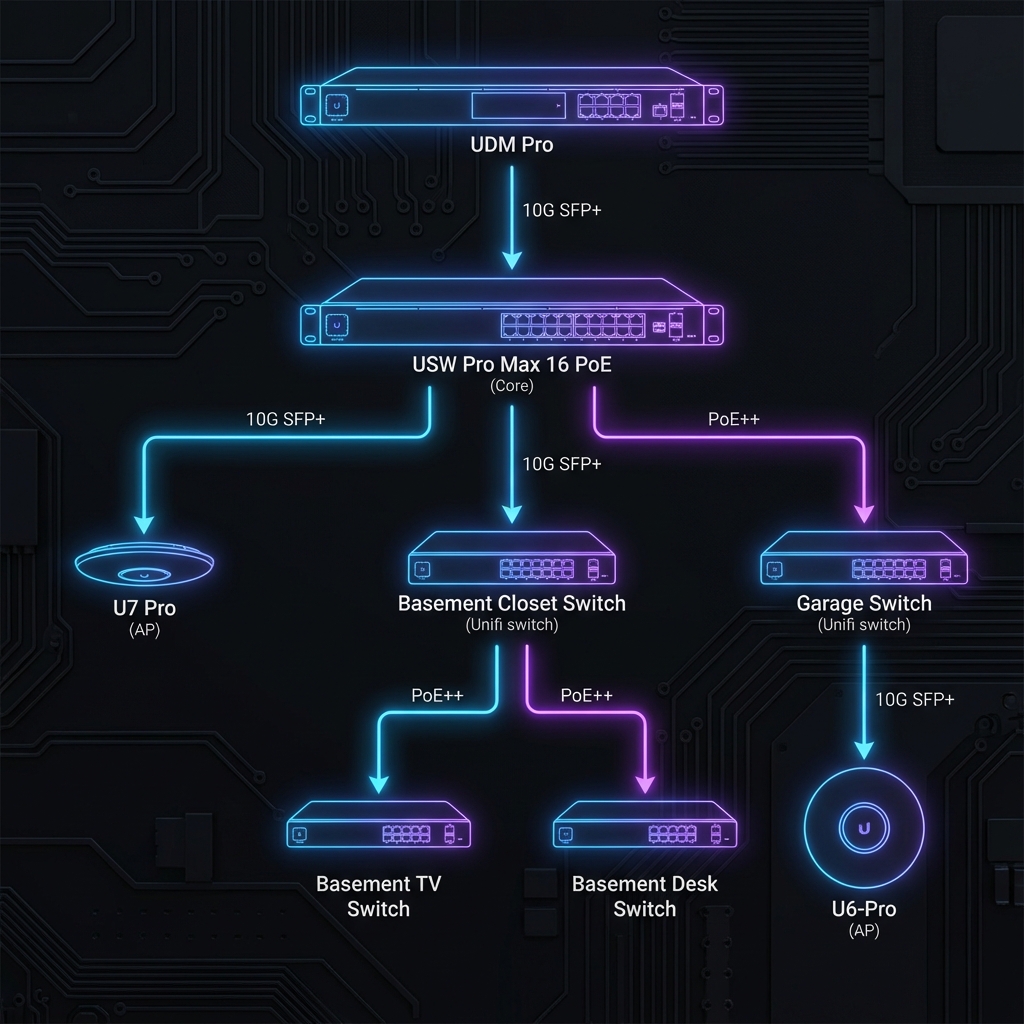

Hierarchical Network Topology Diagram

Core Infrastructure

Gateway / Edge

Device Unifi Dream Machine Pro
Role Router & Firewall
Uplink Fiber WAN
IDS/IPS Enabled

Core Switch

Device Unifi Switch Pro Max 16 PoE
Capacity L3 Switching
Backbone 10GbE SFP+
Power PoE++

Distribution Hierarchy

The USW Pro Max 16 PoE acts as the central hub, distributing connectivity to primary zones. Downstream switches (USW Flex 2.5G) handle last-mile connectivity in specific areas.

🖥️ NOC

Primary operations center hosting the server rack and core networking.

10GbE Fiber USW Flex XG Server Rack U7 Pro (2.5GbE)

📦 Basement Closet (Switch)

USW Flex 2.5G Switch distributing to TV and Desk.

10GbE Link IoT Hubs Patch Panel

📺 Basement TV (Switch)

USW Flex 2.5G Switch. Media connectivity via Basement Closet.

2.5GbE PoE Nvidia / Xbox Steam Link

💻 Basement Desk (Switch)

USW Flex 2.5G Switch. Workstation connectivity via Basement Closet.

2.5GbE PoE Workstations VoIP

🛖 Garage (Switch)

USW Flex Switch connecting cameras and AP via overhead link.

Overhead CAT6 USW Flex Cameras U6-Pro (2.5GbE)
